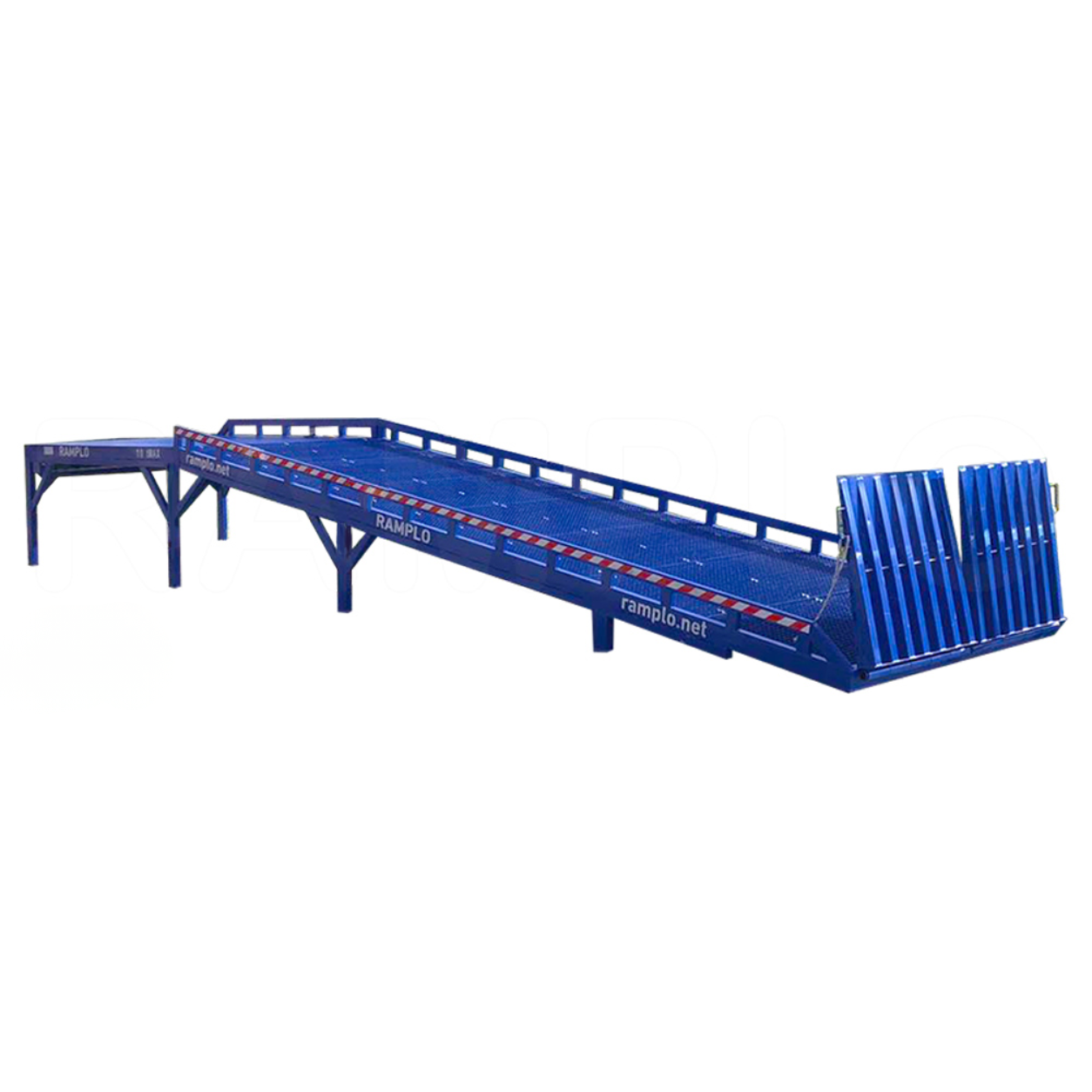

Rampe de chargement camion stationnaire avec une plateforme horizontale RAMPLO-FXH
Rampe de chargement fixe RAMPLO-FXH avec plateforme horizontale
La RAMPLO-FXH est une rampe de chargement stationnaire conçue pour créer un accès stable entre le sol et un camion ou un entrepôt. Contrairement aux modèles mobiles, elle est destinée aux installations où il n’est pas nécessaire de déplacer la rampe ni de régler l’ensemble de la structure en hauteur.
Sa plateforme horizontale permet au chariot élévateur de se repositionner avant d’entrer dans le véhicule ou dans le bâtiment, ce qui facilite les manœuvres et améliore la sécurité des opérations de chargement et de déchargement.
Caractéristiques principales
La RAMPLO-FXH bénéficie d’une construction entièrement métallique et peut être installée sans fixation dans le béton. Sa capacité de charge est comprise entre 6 et 10 tonnes ou plus, selon la configuration retenue.
La longueur totale varie de 10 770 à 12 770 mm et plus, pour une largeur totale à partir de 2 230 mm. La rampe est également équipée de protections latérales de 180 mm de hauteur.
La zone de circulation intègre une plateforme horizontale qui facilite le passage et le repositionnement du chariot élévateur avant l’accès au camion ou à l’entrepôt.
Les avantages de la RAMPLO-FXH
La surface de roulement est réalisée en treillis, offrant une bonne adhérence pour les engins de manutention. Sa structure à base de cadres tubulaires permet de limiter le poids global de la rampe ainsi que les contraintes exercées sur sa base.
Avec une voie de circulation de 2 000 mm de large, le chariot élévateur dispose de suffisamment d’espace pour accéder aux différentes zones de chargement, notamment aux rangées de palettes situées de chaque côté du véhicule.
Enfin, des garde-corps sont installés sur toute la longueur de la rampe afin de renforcer la sécurité lors des déplacements et des opérations de manutention.
|
# |

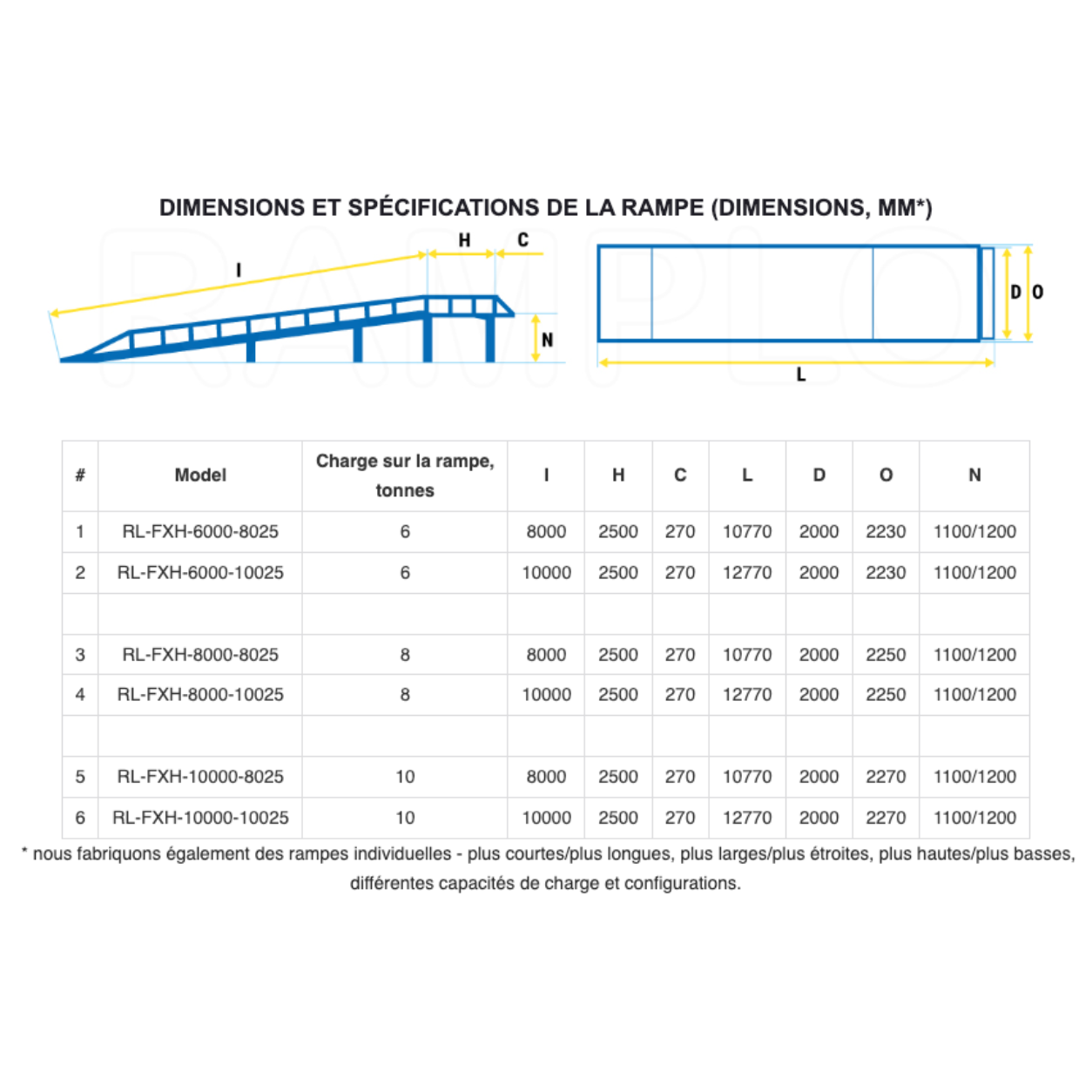

Model |
Charge sur la rampe, |
I |
H |
C |
L |
D |
O |
N |
|
1 |
RL-FXH-6000-8025 |
6 |
8000 |
2500 |
270 |
10770 |
2000 |
2230 |
1100/1200 |
|
2 |
RL-FXH-6000-10025 |
6 |
10000 |
2500 |
270 |
12770 |
2000 |
2230 |
1100/1200 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
RL-FXH-8000-8025 |
8 |
8000 |
2500 |
270 |
10770 |
2000 |
2250 |
1100/1200 |
|
4 |
RL-FXH-8000-10025 |
8 |
10000 |
2500 |
270 |
12770 |
2000 |
2250 |
1100/1200 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
RL-FXH-10000-8025 |
10 |
8000 |
2500 |
270 |
10770 |
2000 |
2270 |
1100/1200 |
|
6 |
RL-FXH-10000-10025 |
10 |
10000 |
2500 |
270 |
12770 |
2000 |
2270 |
1100/1200 |
-
Dimensions12000 × 3100 cm
-
Construction
entièrement en métal
-
Capacité de charge
de 6 à 10 tonnes et plus
-
Longueur totale
de 10770 à 12770 mm et plus
-
Largeur totale
2230 mm et plus
-
Hauteur de la protection latérale
180 mm
