Rampe de quai de chargement stationnaire sans plate-forme horizontale RAMPLO-FX

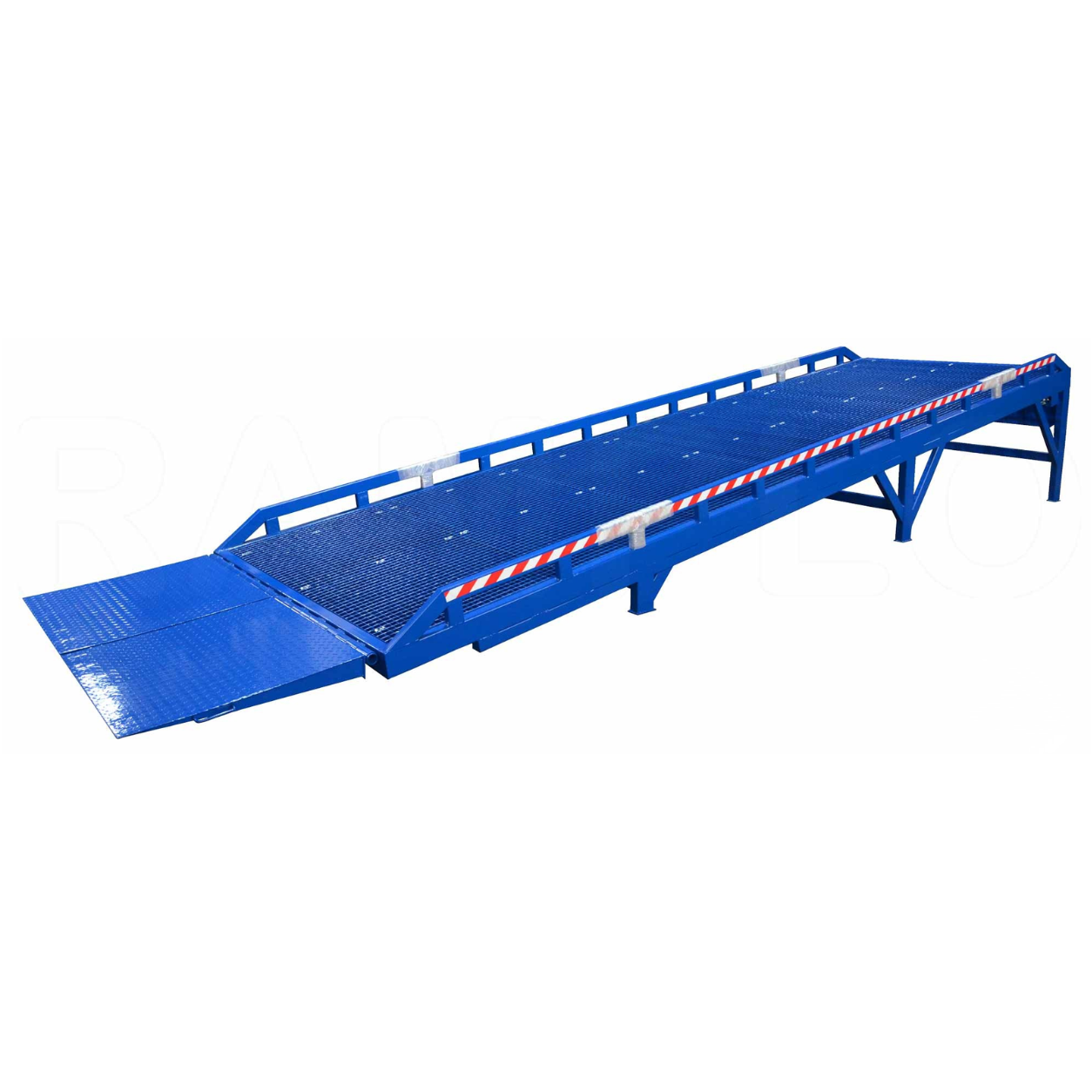

Rampe de chargement fixe RAMPLO-FX

La RAMPLO-FX est une rampe de quai stationnaire conçue pour créer une liaison permanente entre le niveau du sol et celui d’un entrepôt ou d’une plateforme de chargement. Sa conception associe une partie inclinée à un pont de raccordement, sans plateforme horizontale intermédiaire.

Cette configuration est particulièrement adaptée lorsque le chariot élévateur dispose de suffisamment d’espace à l’intérieur du bâtiment pour se repositionner après avoir franchi la rampe. Plus compacte qu’un modèle équipé d’une plateforme horizontale, elle permet également de limiter l’encombrement et le coût de l’installation.

Demander un devis

Caractéristiques principales

La structure est réalisée entièrement en métal et son installation ne nécessite pas de fixation spécifique dans le béton. Selon la configuration retenue, la capacité de charge peut aller de 6 à 10 tonnes ou davantage.

La longueur totale est disponible à partir de 8 270 mm jusqu’à 12 270 mm et plus, pour une largeur totale à partir de 2 230 mm. La hauteur de travail est comprise entre 1 100 et 1 200 mm, tandis que les protections latérales atteignent 180 mm de hauteur.

La zone de circulation est équipée d’un caillebotis galvanisé antidérapant, conçu pour améliorer l’adhérence des roues lors des passages répétés des engins de manutention.

Les avantages de la RAMPLO-FX

La rampe dispose d’une voie de roulement de 2 000 mm de large, offrant suffisamment d’espace pour faciliter les manœuvres du chariot élévateur et accéder aux différentes rangées de palettes dans les véhicules.

Sa structure reposant sur des cadres tubulaires permet de réduire le poids global de l’équipement ainsi que les contraintes exercées sur sa base. Cette conception contribue également à simplifier son installation et sa manipulation.

Grâce à son format sans plateforme horizontale, la RAMPLO-FX constitue une solution compacte et économique pour les sites ayant besoin d’un accès fixe entre deux niveaux pour leurs opérations régulières de chargement et de déchargement.

#

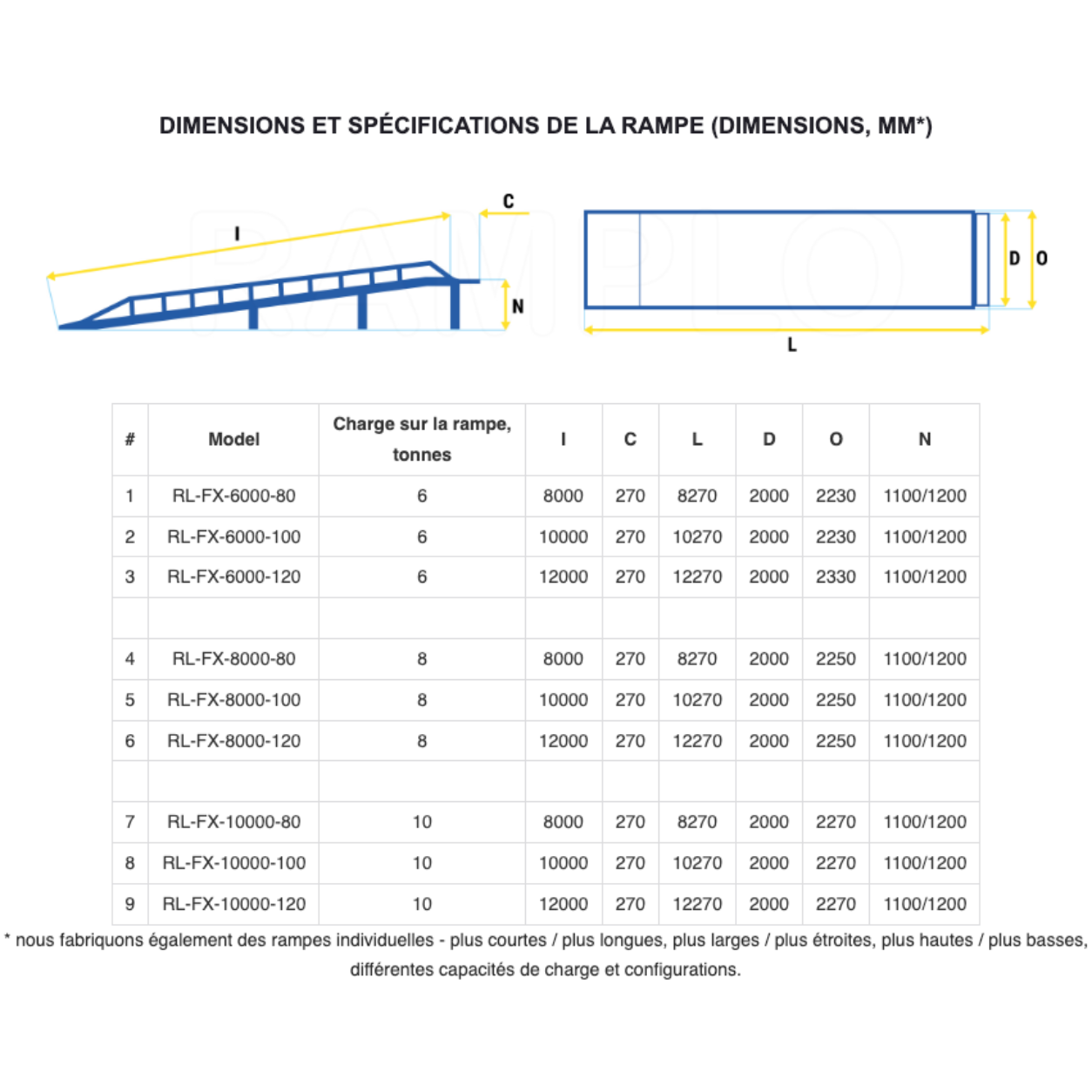

Model

Charge sur la rampe,
tonnes

I

C

L

D

O

N

1

RL-FX-6000-80

6

8000

270

8270

2000

2230

1100/1200

2

RL-FX-6000-100

6

10000

270

10270

2000

2230

1100/1200

3

RL-FX-6000-120

6

12000

270

12270

2000

2330

1100/1200



















4

RL-FX-8000-80

8

8000

270

8270

2000

2250

1100/1200

5

RL-FX-8000-100

8

10000

270

10270

2000

2250

1100/1200

6

RL-FX-8000-120

8

12000

270

12270

2000

2250

1100/1200



















7

RL-FX-10000-80

10

8000

270

8270

2000

2270

1100/1200

8

RL-FX-10000-100

10

10000

270

10270

2000

2270

1100/1200

9

RL-FX-10000-120

10

12000

270

12270

2000

2270

1100/1200



  • Dimensions
    12000 × 2740 cm
  • Construction

    entièrement en métal

  • Capacité de charge

    de 6 à 10 tonnes et plus

  • Longueur totale

    de 8270 à 12270 mm et plus

  • Largeur totale

    2230 mm et plus

  • Hauteur de travail

    1100 à1200 mm

  • Hauteur de la protection latérale

    180 mm

  • Surface de roulement

    caillebotis antidérapant galvanisé
