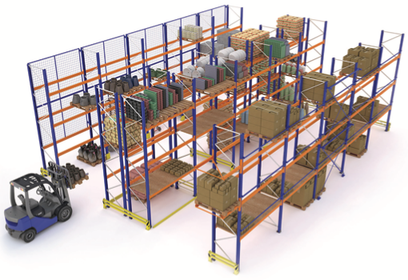

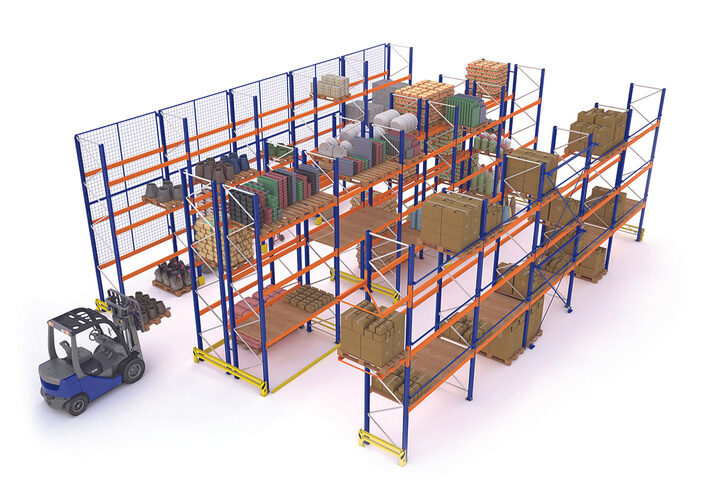

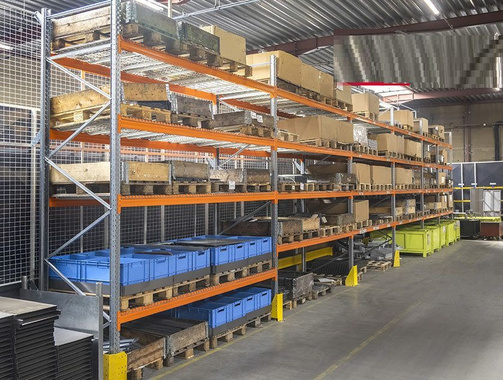

L’Acti-Rack est un rayonnage pour palettes offrant un accès direct aux charges depuis l’allée de travail. Il s’installe en simple ou double profondeur selon le plan de l’entrepôt, les produits à stocker et les engins de levage utilisés. Particulièrement recommandé pour les marchandises à taux de rotation important, il permet un contrôle facile des stocks avec un grand choix d’échelles et de lisses.
- Allée d’environ 1700 mm : manutention avec chariot tridirectionnel à mât pivotant.
- Allée d’environ 2250 mm : utilisation d’un gerbeur accompagné.
- Allée d’environ 2900 mm : manutention avec chariots à mâts rétractables, particulièrement adaptée aux produits en grande hauteur.
- Allée d’environ 3500 mm : manutention avec chariots frontaux.
- Accès par chariot élévateur et gerbeur, contrôle facile des stocks.
Application
| Milieu industriel, logistique, distribution | |
|---|---|
| Environnements | Entrepôts logistiques de petite et moyenne taille dans l’industrie, la grande distribution… |
| Produits stockés | Produits sur palettes, ou sans palette avec platelages. |
| Particularités | Nombreuses possibilités de configuration. |
Dimensions
Les échelles, lisses et pieds sont déterminés en fonction de la charge, de la hauteur et de la largeur des éléments demandés.
| Lisses — largeur (mm) | Échelles — hauteur (mm) | Échelles — profondeur (mm) |
|---|---|---|
| 1850 (2 palettes) | 2000 | 600 |
| 2250 | 2500 | 700 |
| 2400 | 3000 | 800 |
| 2700 (3 palettes) | 3500 | 900 |
| 3300 | 4000 | 1000 |
| 3600 | 4500 | 1100 |
| 3900 (4 palettes) | … jusqu’à 12000 | 1200 |

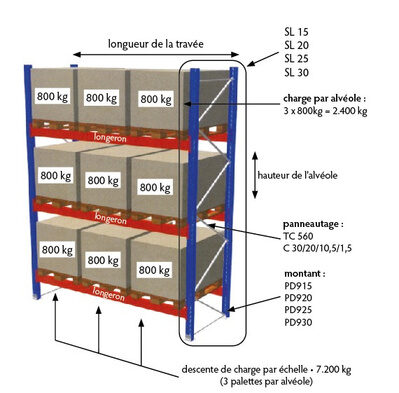

Capacité de charge : lisses jusqu’à 4500 kg par lisse ; échelles jusqu’à 24 T.
Composants
Échelles
- Hauteur : de 3000 à 12000 mm.
- Largeur des montants : 700 à 1200 mm.
- Épaisseur : 1,5 ; 2 ou 3 mm selon la charge.
- Perforation double en façade au pas de 50 mm.
- Finition : galvanisé ou peinture époxy bleu RAL 5010. Galvanisation à chaud pour l’extérieur.
- Pieds : 3 types selon la charge. Traverses verticales et horizontales galvanisées.
Lisses
- Longueur : de 1850 à 3900 mm.
- Hauteur : de 70 à 165 mm.
- Profondeur : 50 mm, 2 types (T ou C) selon les charges et budgets.
- Accrochage : 4 ou 5 crochets sécurisés par goupilles.
- Capacité de charge : jusqu’à 4500 kg.
- Finition : peinture époxy orange RAL 2008. Galvanisation à chaud possible.
- Accessoire : traverse de répartition de charge, placée dans le sens de la profondeur pour une meilleure répartition.
Platelages
Accessoires indispensables pour le stockage des charges en toute sécurité : ils protègent des chutes à travers les rayonnages et facilitent la manutention. Différentes variantes : bois, fil, tubes ou caillebotis.

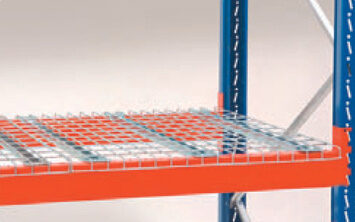

- Tubulaire / galvanisé : pour les installations équipées de sprinkler.

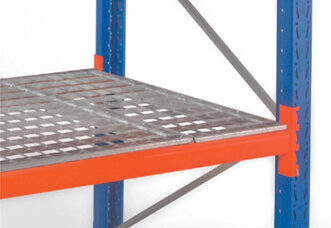

- Caillebotis : indispensable pour certains types d’activité.

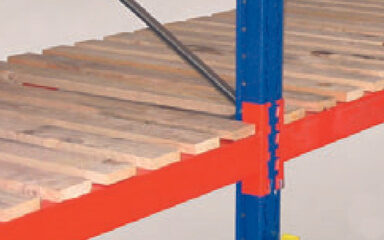

- Bois : version économique.
- Fil : sécurisation et rangement des palettes en entrepôt équipé sprinkler.
Accessoires de sécurité
Protections des montants d’échelles (façade ou angle)
- Équipement de protection contre les impacts des engins de manutention.
- Nombreuses variantes : protection de façade en acier peinture poudre époxy RAL 1021, protection d’angle en acier, protection de façade en PVC.
- Nécessaire à la conformité des espaces de stockage. Fixation au sol en 4 points.
- Hauteur 400 mm — épaisseur 5 mm — largeur 160-170 mm.

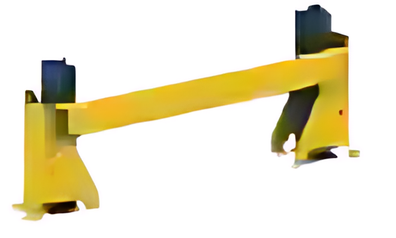

Protections latérales des échelles (allées)
- Protection latérale pour pieds d’échelles, simple ou double face.
- Différentes possibilités : acier avec bastaings, traverses tôlées, ou PVC à mémoire de forme.
- Nécessaire à la conformité des espaces de stockage. Fixation au sol en 4 points.

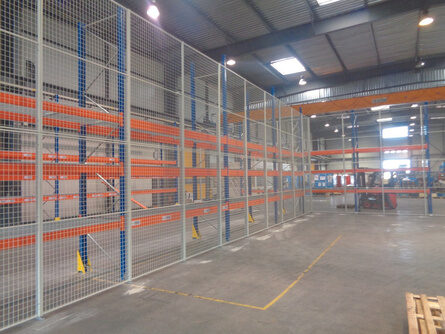

Grilles antichutes
- Protection efficace des allées de circulation et des marchandises stockées.
- Panneaux en grillage maillé (50 × 70 mm), hauteur 600 à 1500 mm, largeur 1200 ou 2400 mm.
- Se monte à l’arrière ou sur le côté du rayonnage ; fixation aux montants par consoles.
- Finition peinture époxy gris RAL 7035.
Filet de protection
- Équipement de sécurité pour la prévention de la chute de produits en hauteur.
- Fixation sur les montants au moyen de liens de serrage crantés ; accrochage aux butées arrière.
- Plusieurs coloris. Mailles carrées 45 ou 100 mm, diamètre de fil 3,4 ou 4 mm.

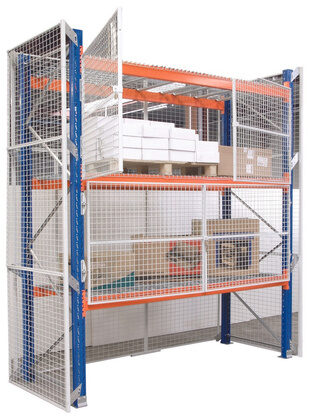

Portes grillagées
- Équipement pour la sécurité des matériaux.
- Grillage maille 50 × 50 mm, cadenassable.
- Montage universel : adaptable par charnières sur racks existants.

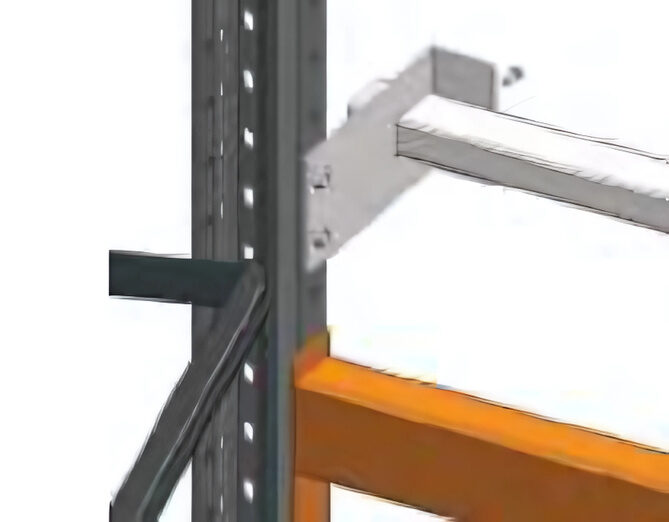

Butées arrière de racks
- Assure le bon positionnement des palettes sur les lisses de racks placés dos à dos.
- Garantit le respect des espaces entre racks dans les entrepôts équipés de sprinklage.
- Dimensions adaptées aux racks installés.

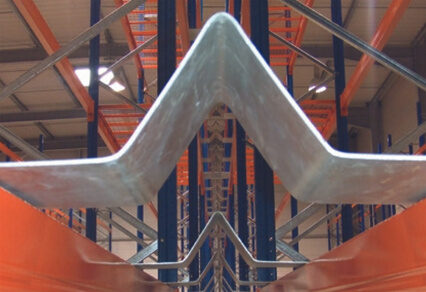

Butées podium
- Garantit le respect des espaces entre racks dans les entrepôts équipés de sprinklage.
- Compatible avec l’installation de platelages métalliques.
- Dimensions adaptées aux racks installés.
Portes bobines
Accessoires posés sur les lisses facilitant le rangement ou la manutention des bobines et rouleaux.

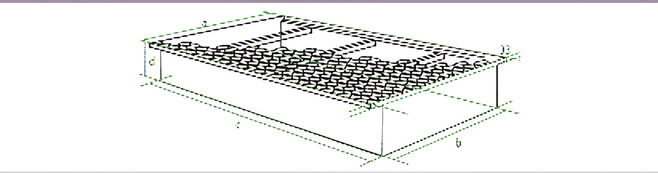

Bacs de rétention
Les bacs de rétention sont adaptés aux lisses du rayonnage et permettent d’y entreposer en toute sécurité des produits liquides.
Signalétique rayonnage
- Support en caoutchouc magnétique, chiffres très visibles en matériaux de synthèse.
- Protection anti-UV, pour le repérage et l’identification.
- Panneaux rigides en PS choc, pré-percés aux 4 coins ; fond jaune + marquage adhésif noir
